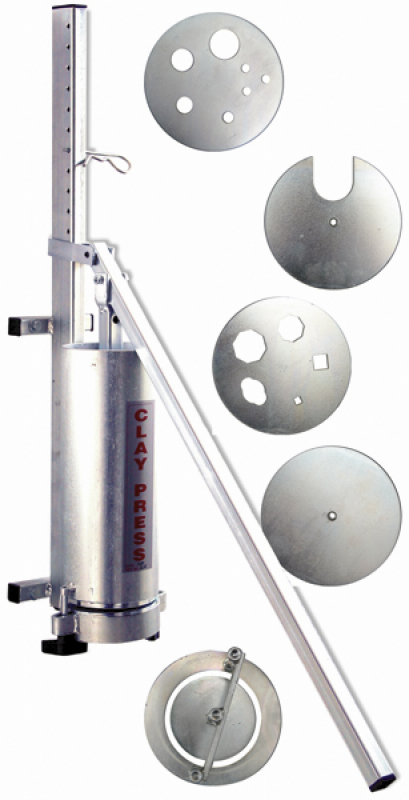

KW103 Ton- od. Henkelpresse
-
6,2 kg
-

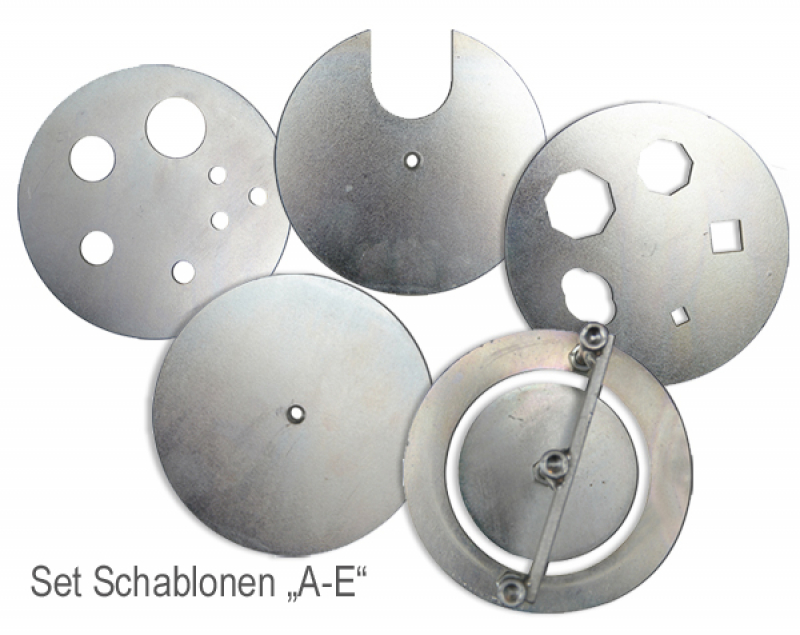

eine Schablone für 3 Stränge mit 7 mm, und je einen Strang mit 9, 13, 18 und 24 mm
-

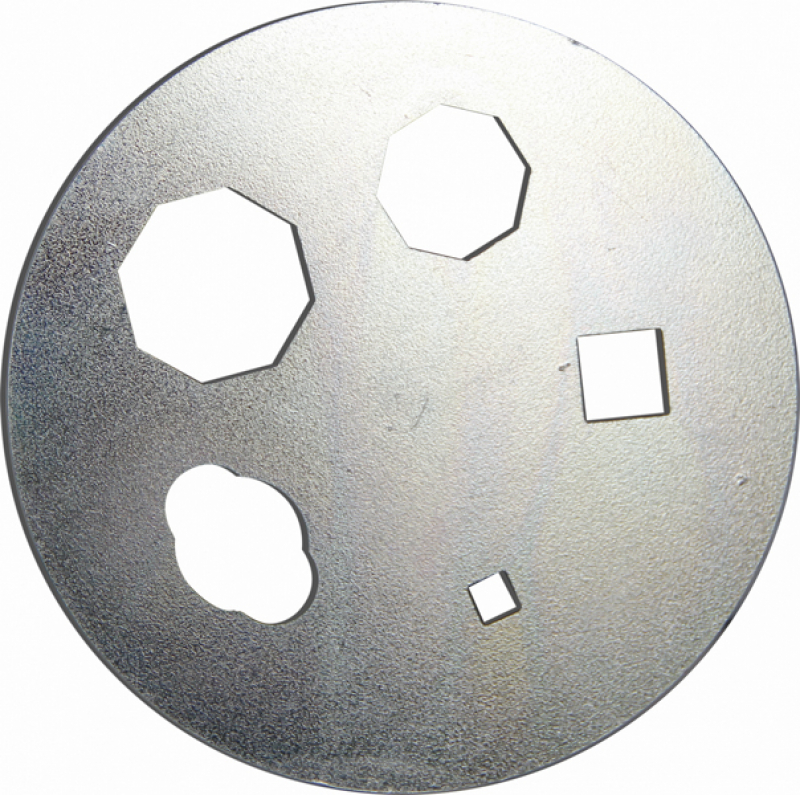

eine Schablone für Henkelformen quadratisch 6 x 6 mm, 12 x 12 mm, 8-eckig mit 20 mm und 24 mm und ellipsenförmig mit 24 mm
-
eine Blindplatte, wo man eigene Formen aussägen kann
-
eine Abdeckplatte
-
ein Rohrwerkzeug für Rohre mit einem Außendurchmesser von 77 mm
-
Zylinderdurchmesser 100 mm
-
sehr stabil
-
vollverzinkt
-
zur Wandmontage
Anwendung
Bei dieser Henkelpresse handelt es sich um ein leicht zu bedienendes und einfaches Instrument für Töpfer um schnell und problemlos Stränge mit verschiedenen Querschnitten zu pressen oder Scheiben und Rohre herzustellen.
Spezifikation
Die Henkelpresse besteht aus einem zylindrischen Stahlrohr in welchem ein massiver Stempel – welcher über den Hebel bewegt wird – eine gleichmäßige Verdichtung des Tones bewirkt. Der Werkzeugkopf besteht aus einem Rahmen und 2 Kunststoffschrauben, die einen leichten und raschen Werkzeugwechsel ermöglichen. Die komplette Henkelpresse ist verzinkt und somit vor Rost geschützt.
Technische Daten
Rohrabmessungen : Durchmesser 108 mm x 300 mm
Kapazität : ca. 5 kg Ton
Grundausstattung Werkzeuge
- 1 Platte mit 5 runden Ziehlöchern
- 1 Platte mit 5 eckigen Ziehlöchern
- 1 Abdeckblende
- 1 Blindblende für eigene Ziehformen
- 1 einstellbares Werkzeug für die Herstellung von Rohren
Anleitung für Installation und Bedienung
Montage
Die Henkelpresse kann entweder an eine Wand oder auf eine Werkbank montiert werden. In jedem Fall stellen Sie wegen der großen Hebelkräfte eine gute Befestigung sicher !
Anwendung
Vor Befüllung der Presse sollte der Ton gut durchgeknetet werden, um eine homogene Masse herzustellen. Die Presse sollte nur mit weichem Ton befüllt werden, da verunreinigte, feste oder trockene Tonbrocken Teile der Presse beschädigen können.
- Wählen sie das gewünschte Werkzeug aus und befestigen Sie es im Werkzeugkopf
- Füllen Sie die Presse mit der gewünschten Menge an durchgeknetetem Ton
- Führen Sie den Stempel in die Presse und fixieren Sie ihn in der richtigen Höhe mit dem Bolzen
- Mit einem leichten Druck auf den Hebel pressen Sie nun die gewünschte Menge an Ton durch das Werkzeug und schneiden diese dann mit einem Tonschneidedraht o.ä. ab.
Für den Fall, dass Sie die Presse ständig verwenden, packen Sie das Rohr luftdicht ein (Plastikfolie o.ä.). Damit trocknet Ihnen der Ton nicht ein und Sie müssen die Presse nicht jedes Mal nach Verwendung reinigen. Wenn Sie die Presse jedoch nicht ständig im Einsatz haben, ist es besser, sie nach jedem Gebrauch zu reinigen. Größere eingetrocknete Tonmengen sollten nicht aus dem Rohr gepresst werden, da Sie dadurch die Presse beschädigen könnten.
